一、瓦面耐候性試驗是模擬夏季瓦面經(jīng)高溫日曬后突降暴雨和冬夏年溫度的反復(fù)作用，對房頂瓦面進(jìn)行的加速氣候老化試驗，是檢驗和評價房頂瓦體系質(zhì)量的最重要的試驗項目。耐候性試驗與實際工程有著很好的相關(guān)性，能很好地反應(yīng)實際的耐候性能。大型耐侯性試驗要求試樣經(jīng)20次高溫（70℃）--降雨（15℃）循環(huán)和20次加熱（50℃）--冷凍（-20℃）循環(huán)后不得出現(xiàn)變形、脫落及開裂。
　　二、高頻率：對于一個注重技術(shù)及檢測的廠家，每一個產(chǎn)品的研發(fā)、每一次技術(shù)的調(diào)整、每一種原材料的更換，除了應(yīng)進(jìn)行嚴(yán)格定量的單項指標(biāo)檢測分析，還應(yīng)該實物產(chǎn)品，進(jìn)行定性的施工性能及綜合性能檢測。
　　三、時效高：商場如戰(zhàn)場，企業(yè)為了滿足市場的需要，對試驗的時效往往要求都很高，而絕大多數(shù)的檢測機構(gòu)由于體制的原因，所提供的服務(wù)往往很難達(dá)到企業(yè)的檢測要求。
　　四、日照的模擬： 國內(nèi)通行的耐老化試驗方法是氙弧輻射，但在國外氙弧輻射和紫外光老化試驗都是應(yīng)用廣泛的試驗方法，這兩種方法是基于完全不同的原理。氙燈照射試驗箱仿制全部的太陽光譜，包括紫外光、可見光和紅外光，其目的是模擬太陽光。而紫外光老化試驗并不企圖仿制太陽光線，而只是模仿太陽光的破壞效果。它是基于這樣的原理，長期在室外暴露的耐久性材料，受短波紫外光照射引起的老化損害大。
　　經(jīng)過綜合性價比分析：用紫外線+普通烘烤燈模擬日光的直射狀態(tài)，確保日照破壞與溫度破壞均接近實際情況。
　　五、溫度的模擬： 根據(jù)行標(biāo)的要求，耐候性實驗室的溫度控制范圍應(yīng)該達(dá)到-25℃～30℃。但由于制冷設(shè)備造價昂貴，并根據(jù)冬冷夏熱地區(qū)的氣溫變化范圍，暫按0℃～70℃進(jìn)行模擬，方法如下：
　　1：0℃～10℃范圍：主要采用冰塊對實驗室進(jìn)行降溫，同時使用冰水混合物對實驗瓦進(jìn)行噴淋冷卻。
　　2：10℃～50℃范圍：主要采用溫度控制箱對實驗室進(jìn)行溫度調(diào)節(jié)，其可調(diào)范圍為室溫至50℃，同時使用輔助電加熱手段對實驗室進(jìn)行加溫。
　　3： 50℃～70℃范圍：夏季日照時間長，而且太陽輻射強度大，通常水平屋頂外表面的空氣綜合溫度達(dá)到60～70 ℃，西墻面綜合溫度達(dá)到50～60 ℃，東墻面綜合溫度達(dá)到45～50 ℃，根據(jù)這一要求，我們采用了5-10組烘燈及2組紫外線燈進(jìn)行模擬陽光直射進(jìn)行烘烤，確保實驗墻表面溫度達(dá)到理想溫度，并保證足夠照射時間。

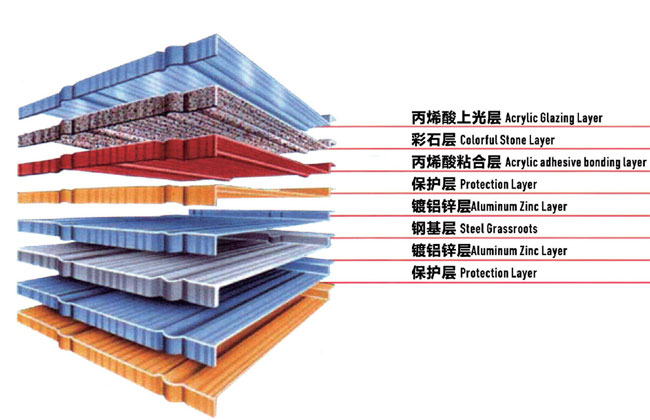

　　六、附述：如上檢測方法并不代表產(chǎn)品就能達(dá)到如此要求，但可以拿彩石金屬瓦粘合劑所生產(chǎn)出來的彩石金屬瓦和其它同類產(chǎn)品做同樣的測試來區(qū)分優(yōu)劣。
